دستگاه تست کشش فلزات (TENSILE)

دستگاه تست کشش فلزات یکی از ابزارهای مهم و اساسی برای ارزیابی خواص مکانیکی مواد است. این دستگاه برای اندازه‌گیری مقاومت و انعطاف‌پذیری فلزات تحت نیروی کششی استفاده می‌شود. در ادامه به توضیح مشخصات فنی، عملکرد، و کاربردهای این دستگاه پرداخته می‌شود.

مشخصات فنی دستگاه تست کشش

1. بدنه و فریم
• مواد ساخت: معمولاً از فلزات محکم مانند فولاد ساخته می‌شود تا بتواند نیروی بالایی را تحمل کند.
• طراحی: طراحی بدنه به گونه‌ای است که ارتعاشات و انحرافات را به حداقل می‌رساند.
2. سیستم بارگذاری
• نوع بارگذاری: معمولاً از سیستم‌های هیدرولیک یا الکترومکانیکی برای اعمال نیروی کششی استفاده می‌شود.
• ظرفیت بارگذاری: بسته به نوع دستگاه، ظرفیت بارگذاری می‌تواند از چند کیلوگرم تا چندین تن متغیر باشد.

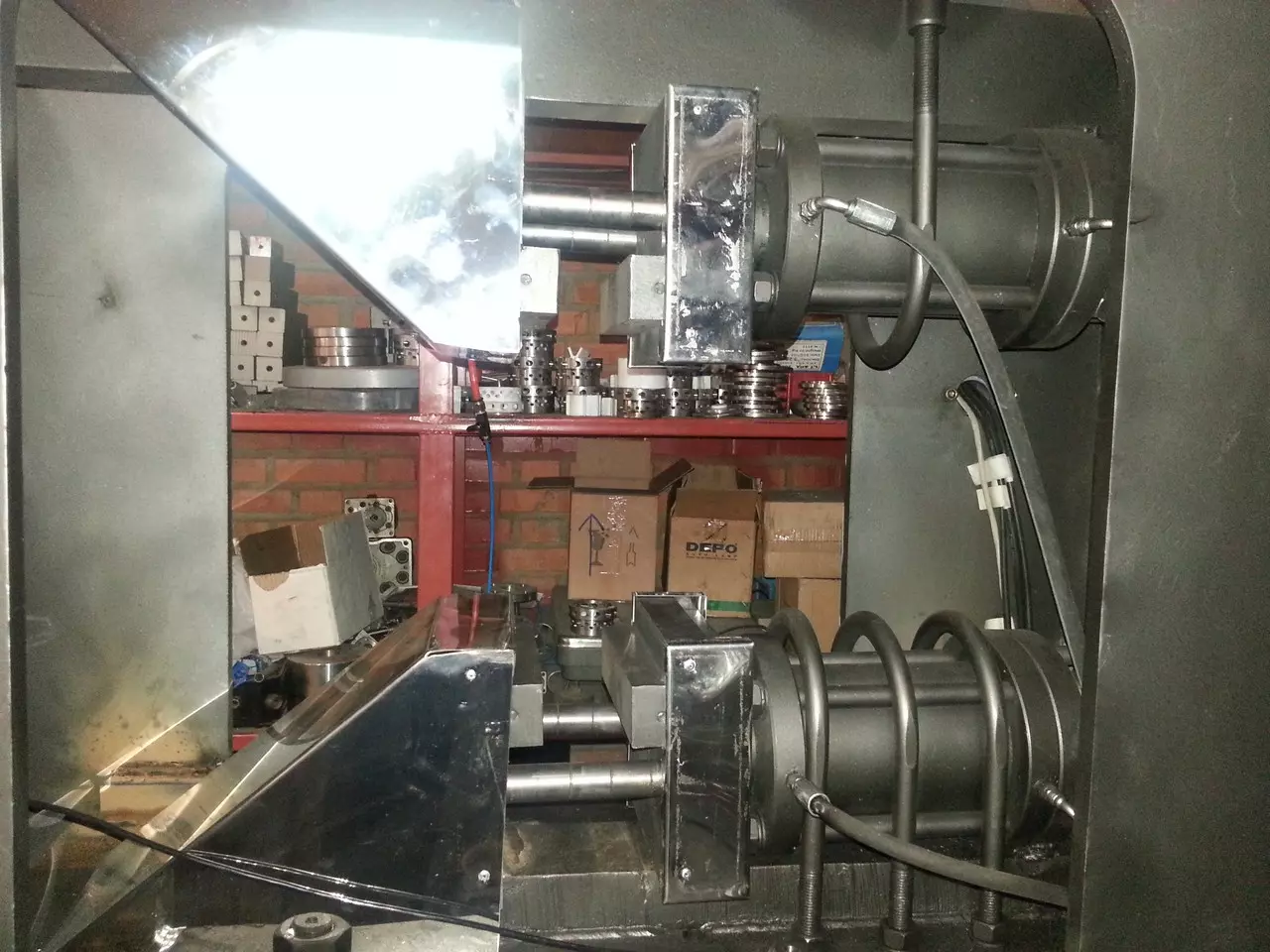

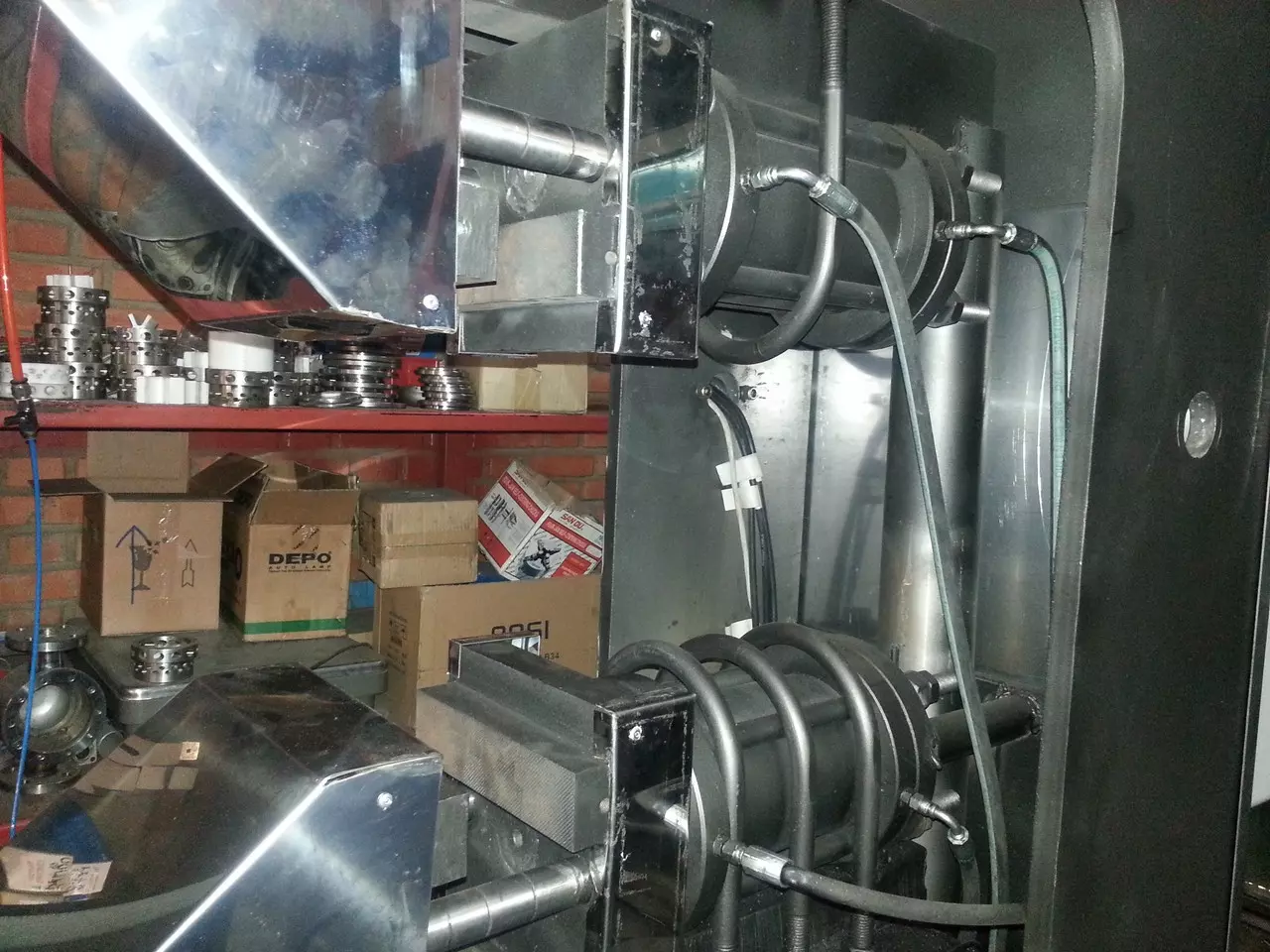

3. گیرنده‌ها(Grips)
• نوع گیرنده‌ها: بسته به نوع نمونه و ماده مورد آزمایش، انواع مختلفی از گیرنده‌ها مانند گیره‌های مکانیکی، هیدرولیکی و پنوماتیکی وجود دارد.
4. سیستم اندازه‌گیری
• لودسل(Load Cell): برای اندازه‌گیری دقیق نیروی اعمالی.
• اکستنسیومتر(Extensometer): برای اندازه‌گیری تغییر طول نمونه با دقت بالا.
5. نرم‌افزار و واحد کنترل
• کنترلر: برای تنظیم و کنترل پارامترهای تست.
• نرم‌افزار تحلیل داده: برای ثبت، نمایش و تحلیل داده‌های به‌دست‌آمده از آزمایش.

عملکرد دستگاه تست کشش

1. آماده‌سازی نمونه
• انتخاب نمونه: نمونه باید طبق استانداردهای مشخصی مانند ASTM یا ISO آماده شود.
• نصب نمونه: نمونه در دستگاه بین گیرنده‌ها نصب می‌شود.
2. اعمال نیروی کششی
• شروع تست: دستگاه به طور تدریجی نیروی کششی را به نمونه اعمال می‌کند.
• ثبت داده‌ها: لودسل و اکستنسیومتر داده‌های مربوط به نیروی اعمالی و تغییر طول نمونه را ثبت می‌کنند.
3. تجزیه و تحلیل
• نمودار تنش-کرنش: داده‌ها به صورت نمودار تنش-کرنش نمایش داده می‌شوند.
• مشخصات مکانیکی: از جمله نقطه تسلیم، مقاومت کششی نهایی، و درصد ازدیاد طول تعیین می‌شوند.

کاربردهای دستگاه تست کشش

1. صنایع خودروسازی
• ارزیابی مقاومت و انعطاف‌پذیری قطعات فلزی مورد استفاده در خودروها.
2. صنایع هوافضا
• تست مواد و قطعات مورد استفاده در ساخت هواپیماها و فضاپیماها.
3. صنایع ساخت و ساز
• ارزیابی کیفیت و استحکام مصالح ساختمانی.
4. آزمایشگاه‌های تحقیقاتی
• تحقیق و توسعه مواد جدید و بهبود خواص مکانیکی آن‌ها.

مزایای استفاده از دستگاه تست کشش

1. دقت بالا
• امکان اندازه‌گیری دقیق نیرو و تغییر طول نمونه.
2. کاربرد گسترده
• مناسب برای تست انواع مواد از جمله فلزات، پلیمرها، کامپوزیت‌ها و غیره.
3. تحلیل جامع
• ارائه داده‌های کامل برای تحلیل و ارزیابی خواص مکانیکی مواد.

استانداردها و مراجع

• ASTM E8/E8M: استاندارد روش‌های تست کشش برای مواد فلزی.
• ISO 6892: استاندارد بین‌المللی برای تست کشش فلزات.

با استفاده از دستگاه تست کشش فلزات، می‌توان از کیفیت و استحکام مواد اطمینان حاصل کرده و در صنایع مختلف بهبود عملکرد و ایمنی محصولات را تضمین کرد.

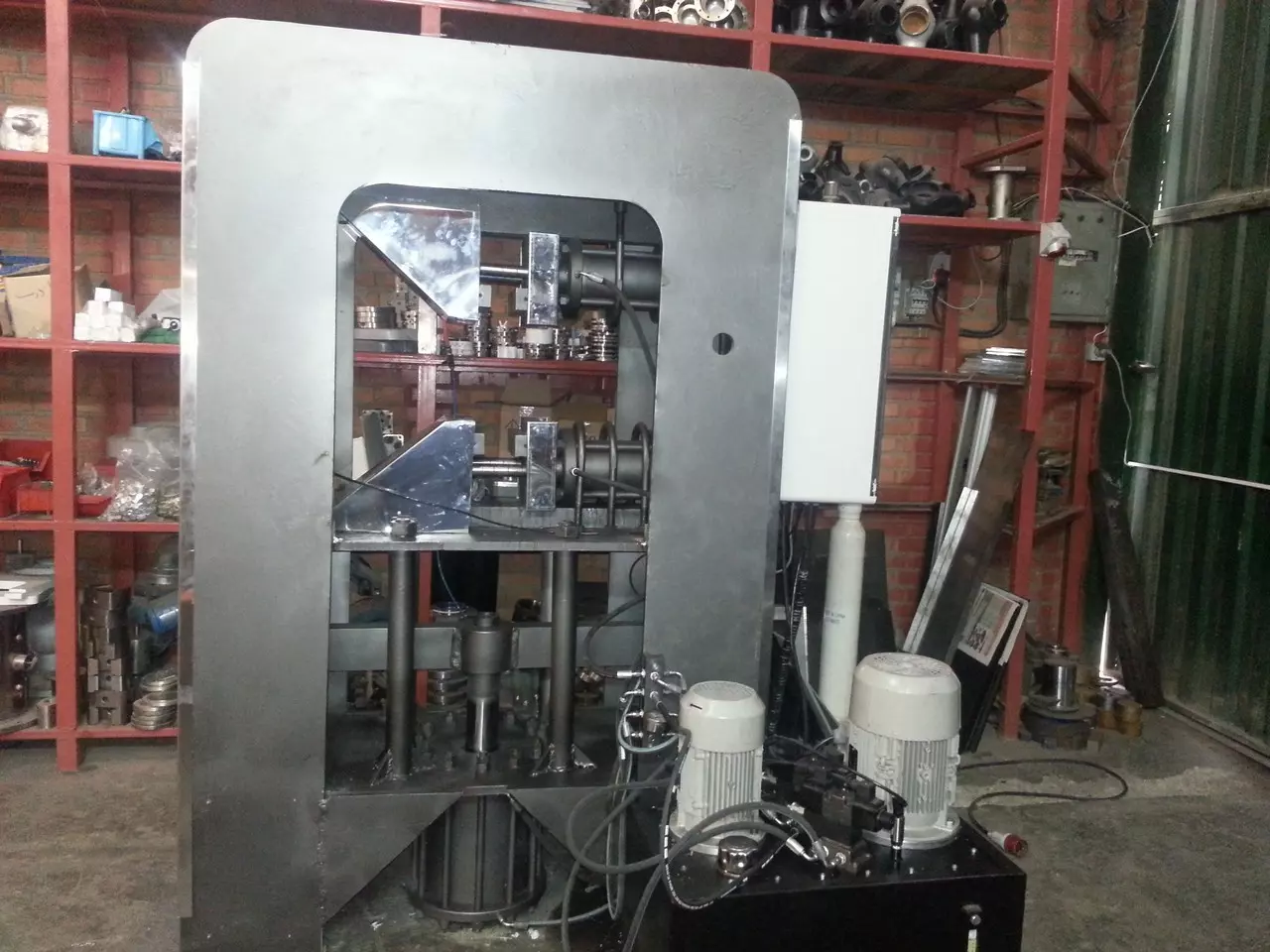

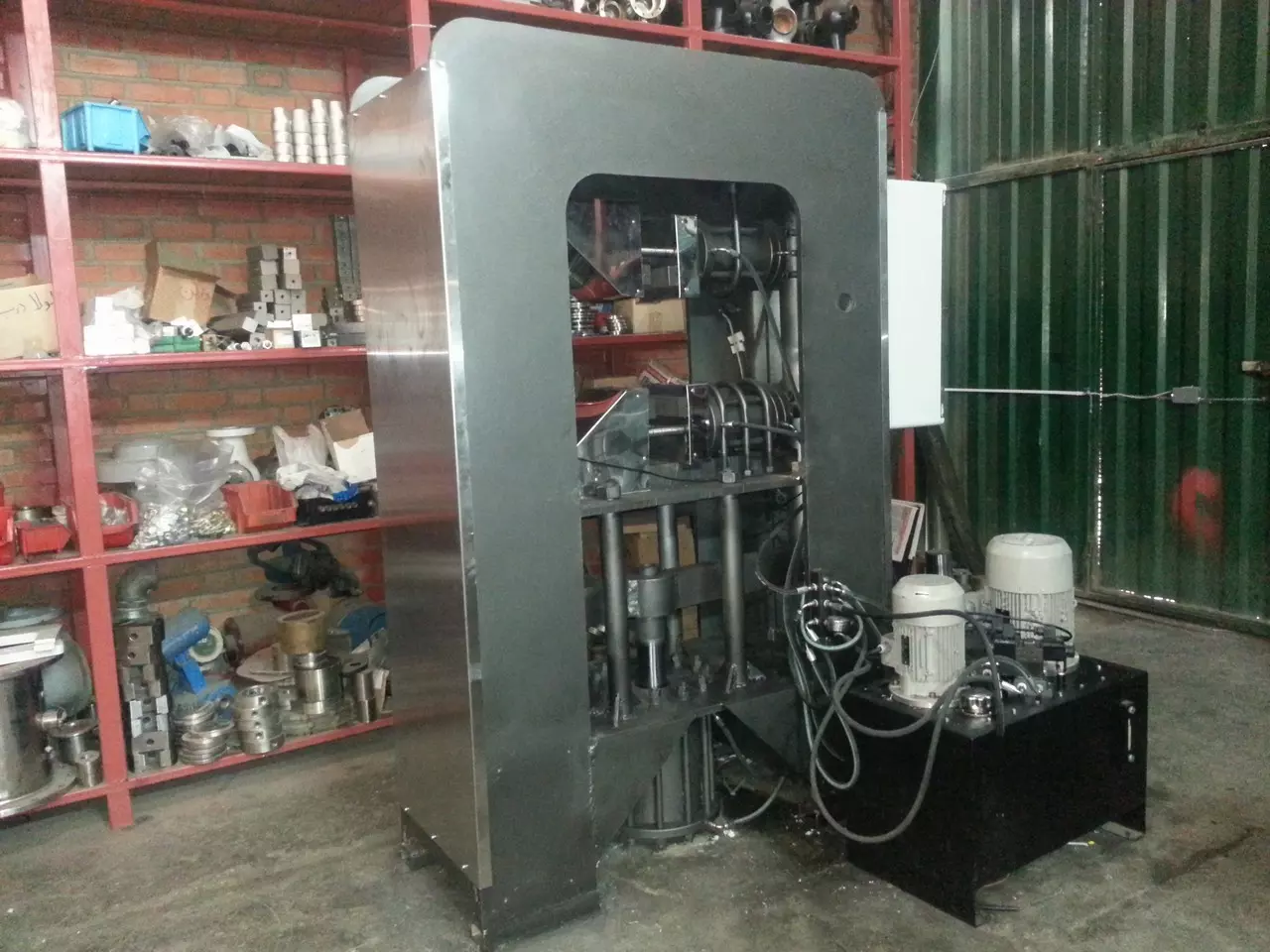

دستگاه تست کشش هیدرولیک طبق مشخصات فنی ذیل
 ظرفیت دستگاه  :با توجه به درخواست مشتری  قابلیت های تست : تست کشش (Tensile )
1-لودسل به ظرفیت    Accuracy % 0.3  fs.2
2-دقت اندازه گیری : کلاس 0.5 ( حداکثر خطا 0.5% عدد خوانده شده در بازه  2% تا 100% ظرفیت لودسل ) مطابق استاندارد ISO 7500 ،EN  10002 به همراه برگه کالیبراسیون از شرکت سازنده
3-در جه تفکیک نیرو of load cell capacity Resolation 100.000/1
4- دقت اندازه گیری دستگاه (جابجایی فک ها ) : 0/1 mm Extension resolution
5- سرعت دستگاه : max 500mm/min
6-قابلیت رسم نمودار
7- کورس مفید دستگاه 130cm با در نظر گرفتن لودسل (فک های مربوطه )- (1300mm  بدون فک و لودسل )
 8-موتور مجهز به الکترو موتور 2 اسب - با تکنولوژی اینورتر
9-دارای محدود کننده های سخت افزاری و نرم افزاری OVER LOAD با رعایت استاندارد –CE

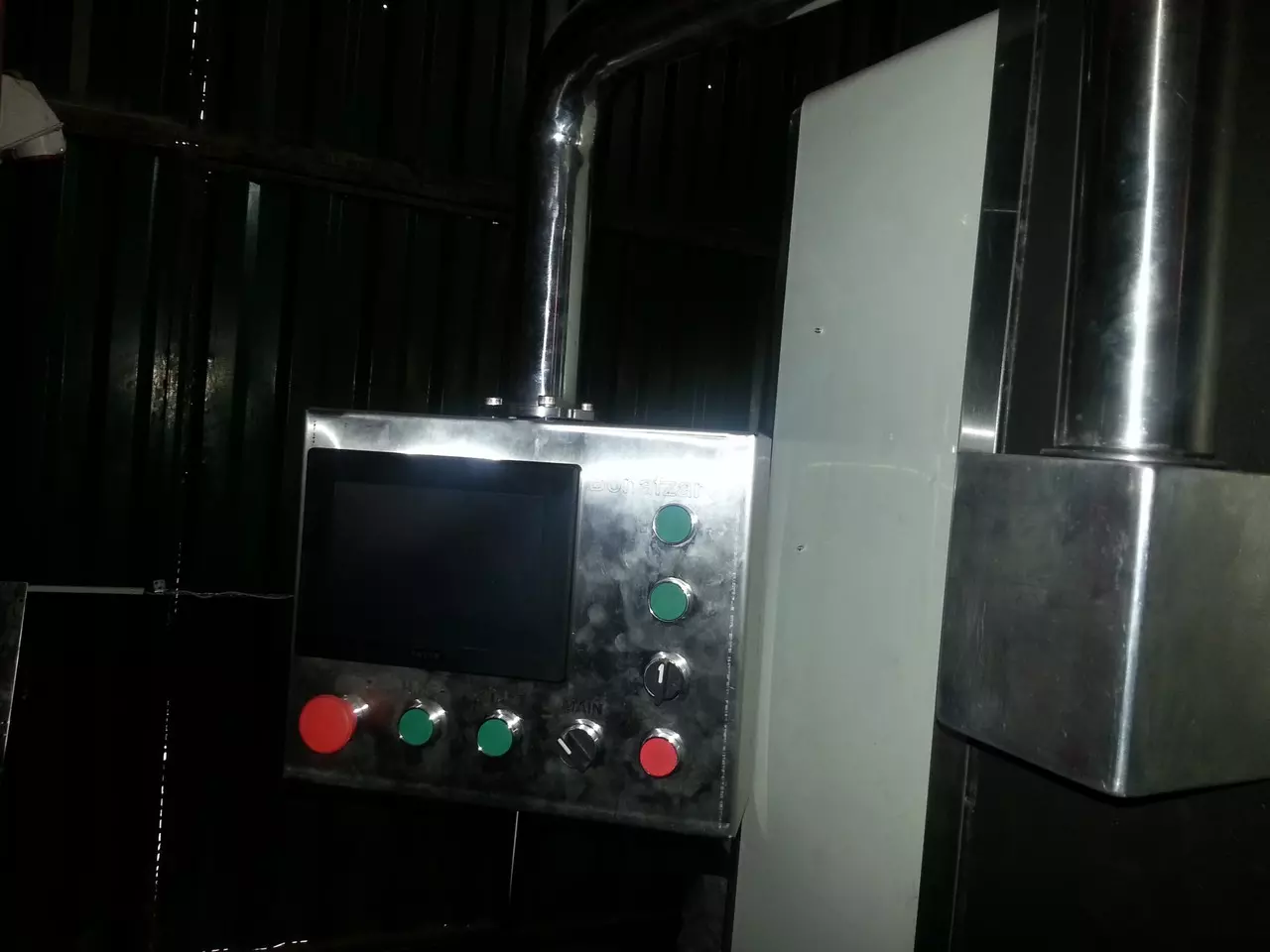

10- مجهز به نمایشگر 7 اینچ مارک panel master
11 – دقت جابه جایی 0.01 mm  و نیروی  0.01 kg.forc
12 – مجهز به E . S

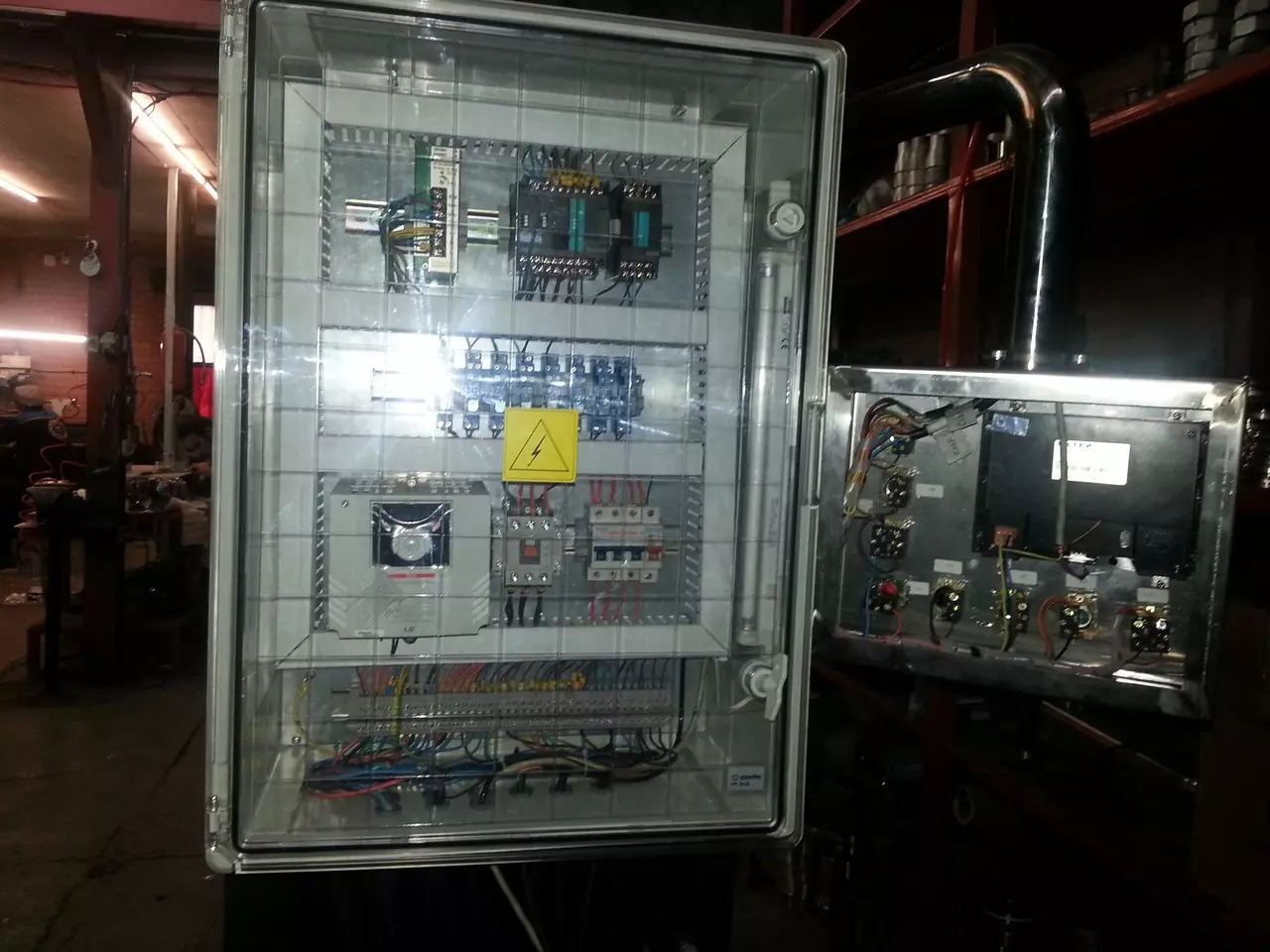

13- مجهز به PLC   دلتا

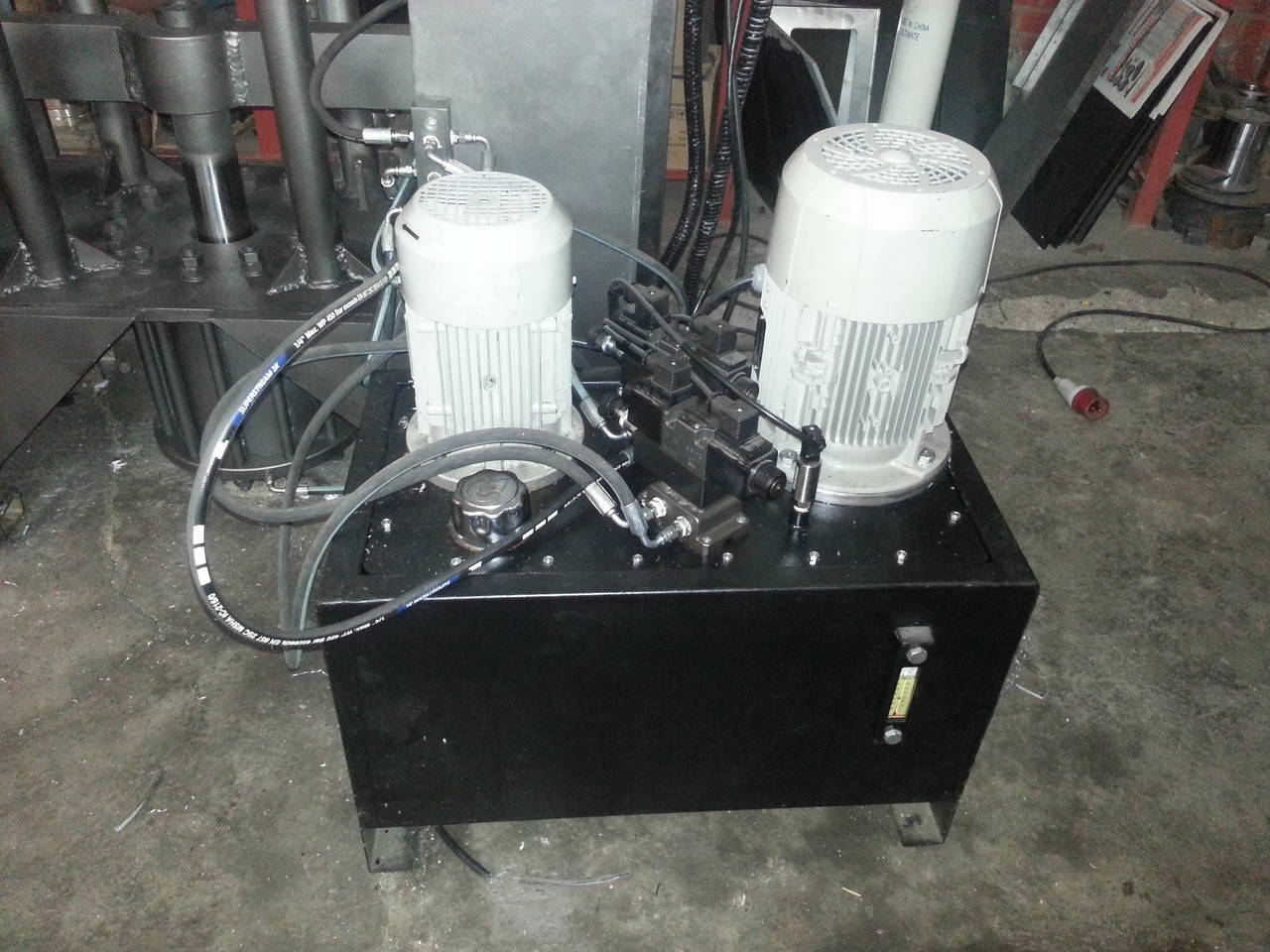

14-مجهز به پکیج هیدرولیک 2 اسب با کورس مفید50سانتی
