دستگاه تست ضربه سقوطی

دستگاه تست ضربه سقوطی یا تست ضربه با سقوط آزاد (Drop Weight Impact Tester) یک ابزار مهم در ارزیابی مقاومت مواد در برابر ضربه‌های ناگهانی است. این دستگاه در صنایع مختلف برای تعیین استحکام و دوام مواد تحت شرایط ضربه‌ای استفاده می‌شود. در ادامه به مشخصات فنی، کاربردها و اهمیت این دستگاه پرداخته شده است.

مشخصات فنی دستگاه تست ضربه سقوطی

  1. بدنه اصلی:
    • جنس: معمولاً از فلز مقاوم و سنگین ساخته می‌شود تا پایداری و دقت آزمایش حفظ شود.
    • ابعاد: بسته به نوع دستگاه و کاربرد، ابعاد متفاوتی دارند.
  2. پایه و صفحه نگهدارنده نمونه:
    • مواد ساخت: از فولاد یا آلومینیوم ساخته شده و برای نگهداری ایمن نمونه طراحی شده‌اند.
    • تنظیمات قابل تغییر: برای قرار دادن نمونه‌های مختلف با اندازه‌های متفاوت.
  3. مکانیزم سقوط آزاد:
    • وزنه‌ها: مجموعه‌ای از وزنه‌های با وزن‌های مختلف که می‌توانند از ارتفاع‌های مختلف رها شوند.
    • مکانیزم آزادسازی: سیستمی که وزنه‌ها را در ارتفاع مشخصی آزاد می‌کند تا با انرژی معینی به نمونه برخورد کنند.
  4. سیستم اندازه‌گیری:
    • سنسورهای نیرو: برای اندازه‌گیری نیروی برخورد و ثبت داده‌ها.
    • داده‌نگار(Data Logger): برای ثبت و تحلیل داده‌های جمع‌آوری شده در طول تست.
  5. سیستم ایمنی:
    • محافظ‌ها و قفل‌های ایمنی: برای جلوگیری از وقوع حوادث و افزایش ایمنی اپراتور.

روش انجام تست ضربه سقوطی

  1. آماده‌سازی نمونه:
    • نمونه‌ها باید طبق استانداردهای مشخص آماده و در دستگاه قرار گیرند.
  2. تنظیم ارتفاع و وزن وزنه:
    • وزنه‌ها در ارتفاع معینی قرار می‌گیرند که بر اساس نوع ماده و نیازهای آزمایش تنظیم می‌شود.
  3. آزادسازی وزنه:
    • وزنه از ارتفاع مشخص رها شده و با سرعت معین به نمونه برخورد می‌کند.
  4. ثبت داده‌ها:
    • نیروی برخورد، زمان برخورد و تغییر شکل نمونه توسط سنسورها ثبت می‌شود.
  5. تحلیل داده‌ها:
    • داده‌های ثبت شده تحلیل و مقاومت ماده در برابر ضربه ارزیابی می‌شود.

کاربردهای دستگاه تست ضربه سقوطی

  1. صنعت خودرو: ارزیابی مقاومت قطعات خودرو مانند سپرها و درها در برابر ضربه.
  2. صنعت بسته‌بندی: تست مقاومت بسته‌بندی‌ها در برابر سقوط و ضربه.
  3. صنعت الکترونیک: بررسی مقاومت قطعات الکترونیکی در برابر ضربات و سقوط‌های ناگهانی.
  4. صنعت ساخت و ساز: ارزیابی مواد ساختمانی مانند شیشه، بتن و پلاستیک‌ها.

اهمیت استفاده از دستگاه تست ضربه سقوطی

  1. ایمنی و کیفیت: اطمینان از اینکه محصولات می‌توانند ضربات ناگهانی را تحمل کنند و ایمنی مصرف‌کنندگان را تضمین کنند.
  2. بهبود فرآیند تولید: شناسایی نقاط ضعف مواد و بهبود فرآیندهای تولید و طراحی.
  3. مطابقت با استانداردها: بسیاری از صنایع نیاز به تست ضربه برای مطابقت با استانداردهای بین‌المللی دارند.

استانداردهای مرتبط

  • ASTM D3029: استاندارد برای تعیین مقاومت مواد پلاستیکی در برابر ضربه.
  • ISO 6603: استاندارد بین‌المللی برای تعیین مقاومت مواد پلاستیکی در برابر ضربه با استفاده از دستگاه تست ضربه سقوطی.



خرید دستگاه تست ضربه سقوطی



ارتفاع مفید  تونل سقوط  5/2 متر  منهای احتساب  پایه
مطابق با استاندارد ملی 9116 -مارک بن افزار
-مجهز به : کانال سقوط حداکثر 2 متر-
بالا برنده مغناطیسی همراه با الکترو موتور و گیربکس
نمایش ارتفاع سقوط و کنترل ارتفاع به صورت دیجیتالی
-دارای کالسکه محل وزنه-دارای  5 وزنه استاندارد--دارای پانل کنترل به به ابعاد 70-60-60-دارای انتقال وزنه به مگنت ( نوع پنوماتیک)-دارای سیستم اتومات بالابرنده  وزنه -دستگاه فوق تنها دستگاه ساخته شده در دنیا میباشد که ارتفاع کانال سقوط بدون تغییرات اضافی به 3 متر افزایش می یابد و از این بابت هزینه  ای را برای خریدار تحمیل نخواهد کرد.-دارای سیستم پنوماتیک جهت جلوگیری از ضربه دوم-دارای نمایشگر شمارش تعداد دفعات ضربه و کنترل تعداد ضربه

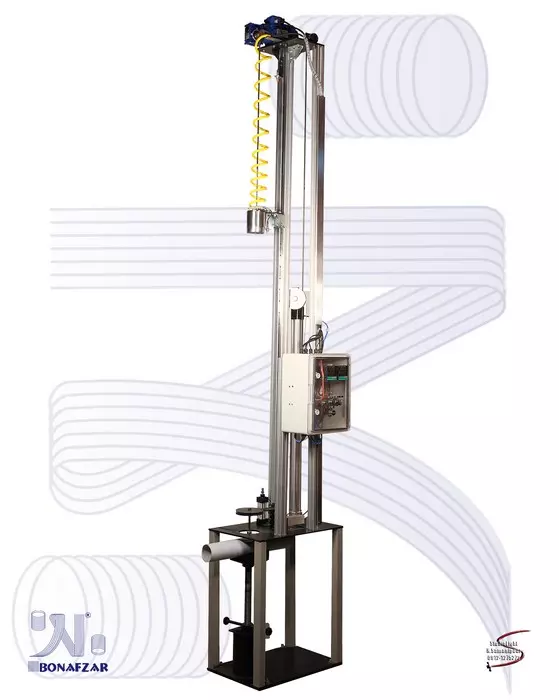

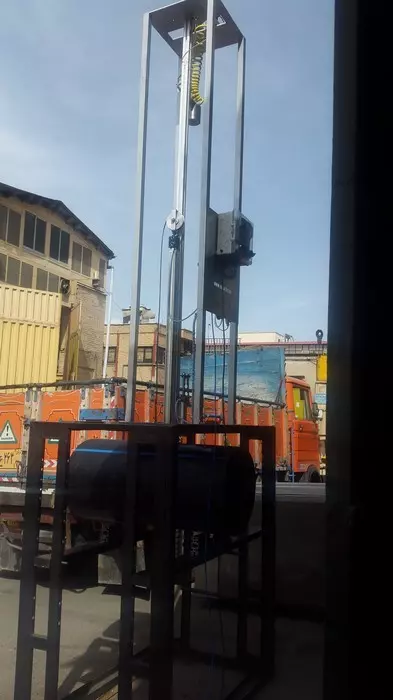

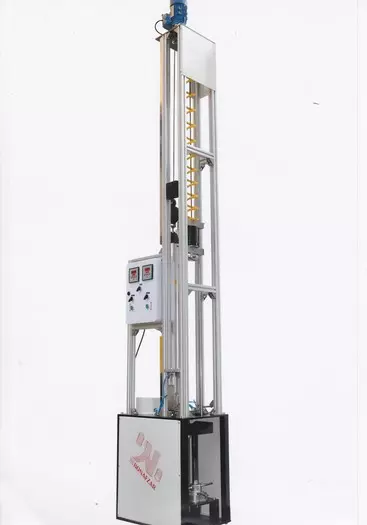

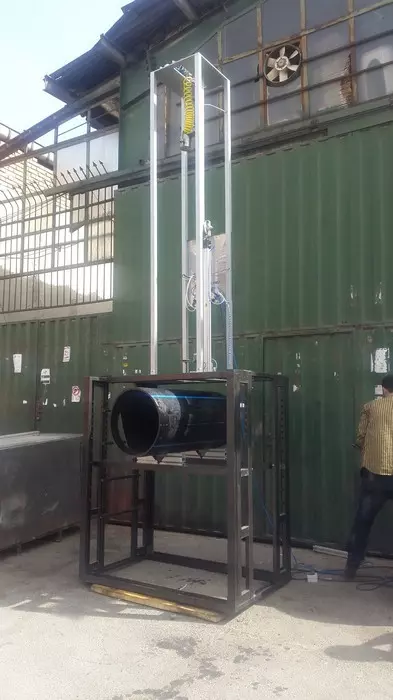

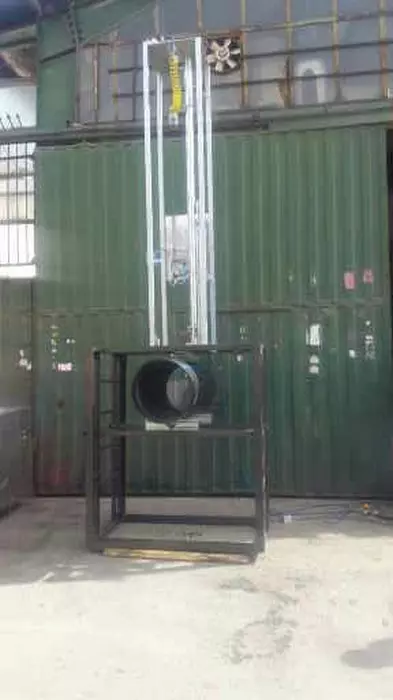

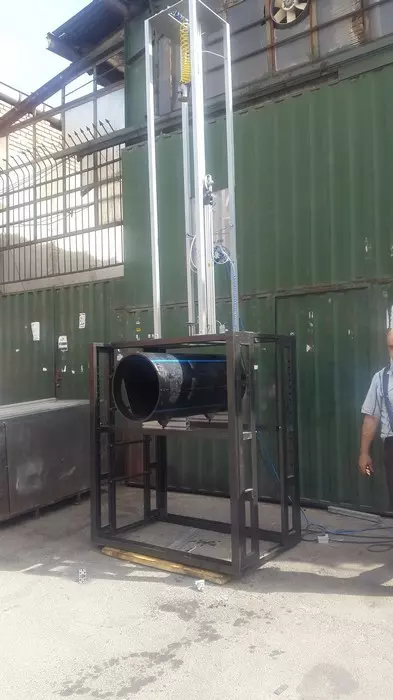

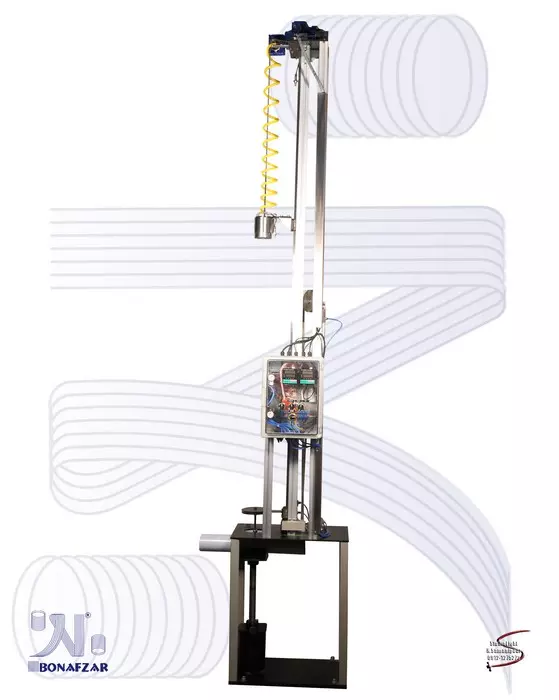

گالری تصاویر دستگاه تست ضربه سقوطی
