دستگاه تست هیدرو استاتیک
دستگاه تست فشار هیدرو استاتیک یکی از تجهیزات مهم و اساسی در آزمایشگاه‌ها و صنایع مختلف است که برای ارزیابی استحکام و مقاومت مواد و محصولات در برابر فشار هیدرواستاتیک استفاده میشود. این دستگاه به طور خاص برای آزمایش لوله‌ها، مخازن، سیلندرها و دیگر قطعات تحت فشار استفاده میشود تا مطمئن شویم که در شرایط عملیاتی قادر به تحمل فشارهای مورد نظر هستند.
اجزای اصلی دستگاه تست فشار هیدرو استاتیک:
پمپ هیدرولیک: این قسمت مسئول ایجاد فشار لازم در سیستم است. پمپ هیدرولیک با فشار دادن مایع (معمولاً آب) به داخل نمونه مورد آزمایش، فشار لازم را ایجاد می‌کند.
مخزن مایع: برای نگهداری مایع تست استفاده میشود. مایع باید خالص و بدون آلودگی باشد تا نتایج تست دقیق و قابل اعتماد باشند.
سیستم کنترل فشار: شامل مانومترها، سنسورها و کنترلرها برای تنظیم و نظارت بر فشار در طول آزمایش است. این سیستم به طور مداوم فشار را اندازه‌گیری می‌کند و اطلاعات لازم را به کاربر ارائه می‌دهد.
محفظه تست: بخشی که نمونه مورد آزمایش در آن قرار می‌گیرد. این محفظه باید قادر به تحمل فشارهای بالا باشد تا از ایمنی کاربر و دستگاه اطمینان حاصل شود.
سیستم ایمنی: شامل شیرهای اطمینان و سیستم‌های قطع اضطراری است که در صورت بروز هرگونه اشکال یا افزایش ناگهانی فشار، از خرابی و حوادث جلوگیری می‌کند.
مراحل انجام تست فشار هیدرو استاتیک:
آماده‌سازی نمونه: نمونه مورد آزمایش باید به دقت تمیز و آماده شود تا هرگونه آلودگی یا آسیب که ممکن است نتایج را تحت تاثیر قرار دهد، حذف شود.
نصب نمونه در دستگاه: نمونه به درستی در محفظه تست قرار گرفته و اتصالات لازم برای ایجاد فشار برقرار میشود.
افزایش فشار: پمپ هیدرولیک شروع به افزایش فشار می‌کند و سیستم کنترل فشار به طور مداوم فشار را مانیتور می‌کند.
نگهداری فشار: پس از رسیدن به فشار مورد نظر، فشار به مدت معینی ثابت نگه داشته میشود تا مقاومت نمونه بررسی شود.
کاهش فشار و بررسی نتایج: پس از پایان مدت زمان تست، فشار به آرامی کاهش می‌یابد و نمونه از دستگاه خارج میشود. نتایج تست بررسی و تحلیل می‌شوند تا از عملکرد صحیح نمونه اطمینان حاصل شود.
کاربردهای دستگاه تست هیدرو استاتیک:
صنایع نفت و گاز: برای تست لوله‌ها و مخازن تحت فشار استفاده میشود.
صنایع پتروشیمی: برای آزمایش تجهیزات فرآوری مواد شیمیایی.
صنایع خودروسازی: برای تست قطعات هیدرولیکی و سیستم‌های ترمز.
صنایع ساختمانی: برای بررسی مقاومت لوله‌های آب و فاضلاب.
استفاده از دستگاه تست فشار هیدرو استاتیک به افزایش ایمنی، اطمینان از کیفیت محصولات و کاهش خطرات ناشی از شکست تجهیزات تحت فشار کمک می‌کند.
دستگاه تست هیدرو استاتیک و برست طبق استاندارد DIN8075-8078- 6437-BS-F777-ASTM-D1594-ASTM
شرکت بن افزار در راستای تجهیز آزمایشگاه های شرکت های تولیدی دستگاه تست هیدرواستاتیک و برست را به منظور آزمون لوله ، اتصالات پلیمری از قبیل PE-PP-PVC- طراحی و تولید نموده که آزمون و تیوب های فلزی و مخازن تحت فشار نیز از وظایف این دستگاه می باشد.
نوع دیگر از این دستگاه به منظور تست شبکه های تاسیساتی و لوله کشی های زمینی و مخازن و دیگ های بخار می باشد .
این دستگاه در 3 مدل :
1- BON2×1190 ( دارای 2 خروجی مستقل )
2- BON4×1190 ( دارای 4 خروجی مستقل )
3- BON6×1190( دارای 6 خروجی مستقل )
همه مدل های فوق دارای سقف فشار 100 بار می باشند . ( برای فشار های بالاتر نیز سفارش پذیرفته می شود ) دستگاه تست هیدرواستاتیک ساخت شرکت بن افزار دارای گواهی کالیبراسیون از مراجع معتبر می باشند . ارتباط به کامیپوتر و رسم نمودار از دیگر مزایای این دستگاه می باشد.
مشخصات فنی دستگاه و کیفیت لوازم مصرف شده در این دستگاه به شرح ذیل می باشد :
قابلیت رسم نمودار
1-لوله کشی و اتصالات استنلس استیل
2-دارای آکومولاتور4 لیتری فشار قوی ساخت شرکت بن افزار
3-الکترو موتور 2 اسب برای دستگاه های با سقف فشار 90 بار
4- لوازم مارک Delta(7 HMI اینچ دلتا-PLCدلتا-DTCدلتا -POWERدلتا)
5- شیلنگ و اتصالات از نوع فشار قوی
6-جنس بدنه استنلس استیل (خش دار) و آلومینیوم
7-سنسور الکترونیکی
8- قابلیت نمایش عملکرد سیستم روی مونیتور نصب شده بر روی دستگاه مارک Delta
9- شیر برقی تمام استیل محصول مشترک ایران و ایتالیا (بن افزار ACL)
امکان ثبت داده ها در حافظه ی دستگاه جهت رکورد گیری
10- پمپ مولد فشار با قابلیت فشار تا 120بار
11-گیج های فشار نوع روغنی 100 بار بدنه استنلس استیل دارای گواهی کالیبراسیون از مراجع معتبر
12-امکان کنترل نرخ افزایش فشار جهت آزمون ترکیدگی
13-مجهزبه دیتالاگر جهت رسم نمودار دما مورد در خواست شرکت گاز
نکته در صورت تایید مشتری کنترلر قدیمی BON 800 روی دستگاه کار گذاشته میشود.

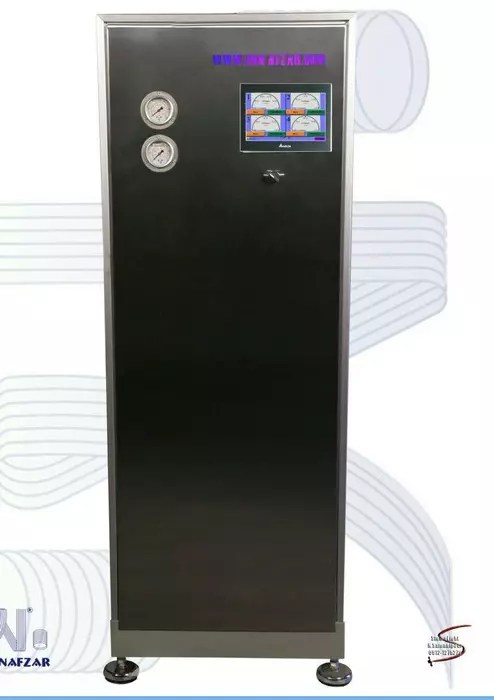

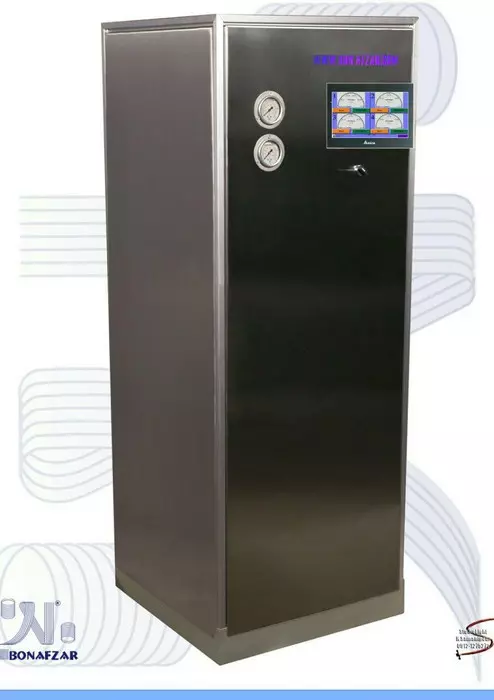

گالری تصاویر خرید دستگاه تست هیدرواستاتیک
